LED屏伙伴，新上线LED显示屏结构图纸自动生成工具

在LED显示行业项目落地的全流程中，结构图纸绘制始终是耗时久、门槛高的核心痛点：传统模式下工程师需要反复核对模组尺寸、排列数量、边距参数，手动调整整屏总尺寸，不仅效率低下，还极易出现尺寸偏差，给后续钢构施工、箱体组装埋下隐患。如今LED屏伙伴重磅推出‌LED显示屏结构图纸自动生成工具‌，彻底打破传统绘图的效率瓶颈，让专业结构图纸“输入参数即可一键生成”。

核心功能：全流程可视化参数配置

工具采用“参数设置+图纸预览”的极简布局，所有操作无需专业CAD绘图基础，普通从业者也能快速上手：

‌

灵活模板定义‌

支持自定义模组基础尺寸，也可通过“多模组自定义尺寸”功能适配异形屏项目，满足不同规格单元板、模组的非标设计需求。

‌

智能排布计算‌

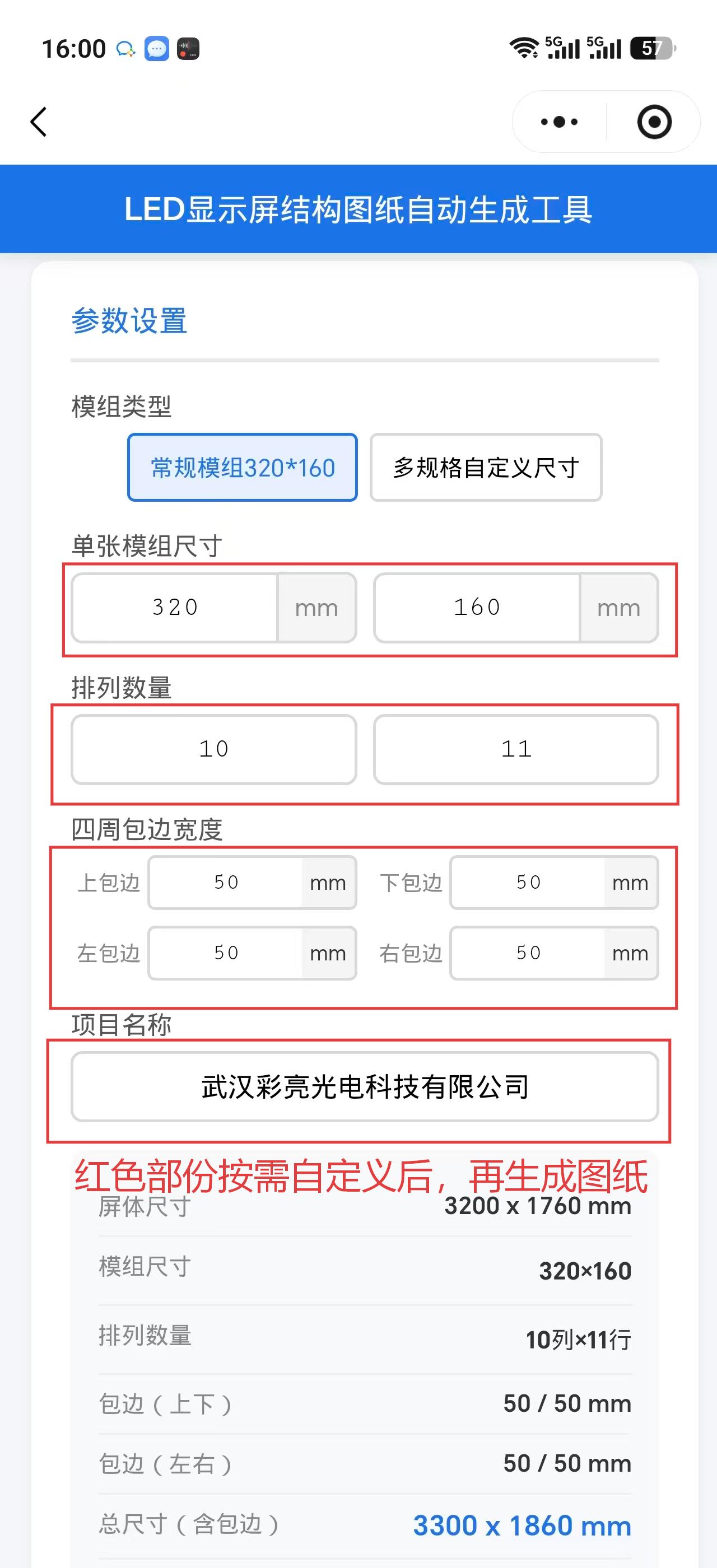

输入模组排列行列数、上下左右边距参数后，系统自动完成整屏物理尺寸核算，实时同步显示测试尺寸、总外框尺寸，自动统计所需模组总数量，避免人工计算出现的数量错漏。

‌

项目信息自定义‌

可直接录入项目名称、施工单位等专属信息，自动同步生成到图纸图签区域，无需后续二次编辑修改。

所见即所得：实时预览与合规输出

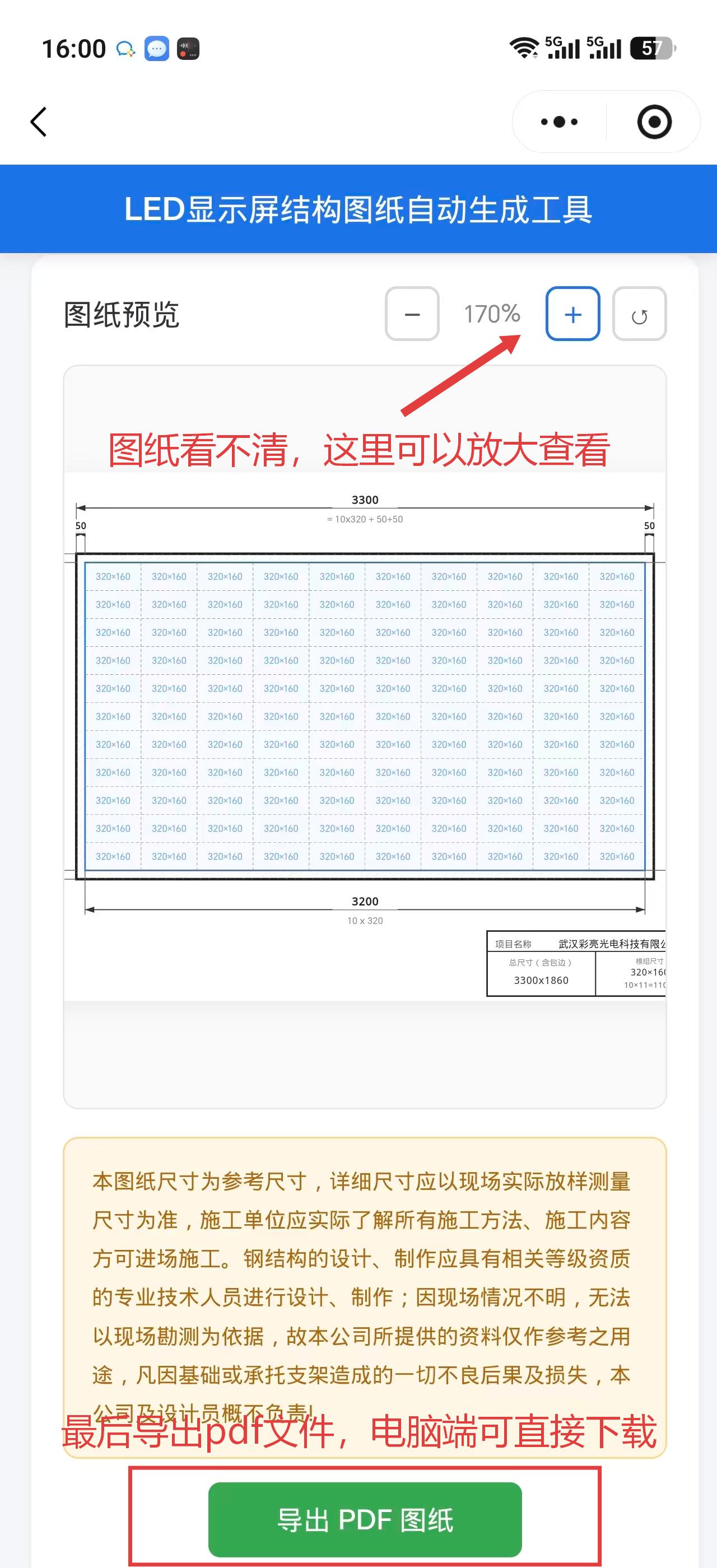

工具的图纸预览区会实时渲染生成标准工程图纸：完整标注屏体长宽总尺寸、模组排布示意、各边距参数，同时自动附加行业规范提示文字，明确标注“本图尺寸为参数尺寸，详细尺寸以现场实际材料尺寸为准”等施工注意事项，完全符合工程交付标准。所有参数调整后预览画面即时更新，100%还原最终出图效果，确认无误后点击“导出PDF图纸”按钮，即可直接输出文件。

行业价值：重构LED项目设计效率

这款自动生成工具彻底解决了传统绘图的三大行业痛点：

‌效率跃升‌：原本需要数小时完成的结构图纸，现在仅需3-5分钟输入参数即可完成，出图效率提升90%以上。

‌零门槛操作‌：无需掌握复杂的CAD软件操作，业务人员、工程人员都能快速生成标准图纸，降低团队的专业技能门槛要求。

‌精度可控‌：所有尺寸由系统自动核算，从根源上避免人工绘图的尺寸标注错误、数量统计偏差，大幅降低后续施工出错概率。

从常规室内外全彩屏到异形定制屏，这款工具都能快速适配，成为LED显示行业从业者提升项目交付效率、降低设计成本的全新生产力利器。

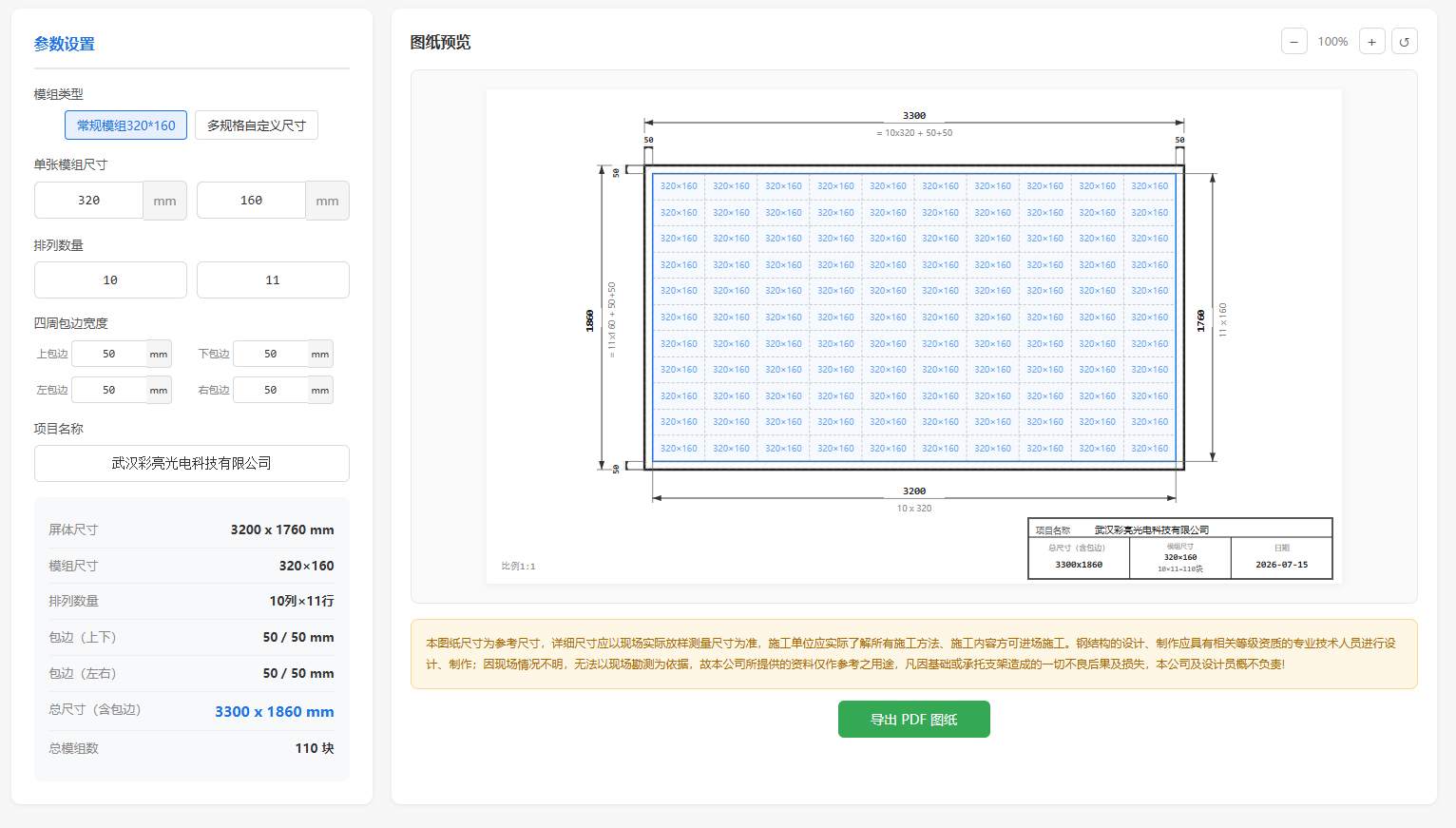

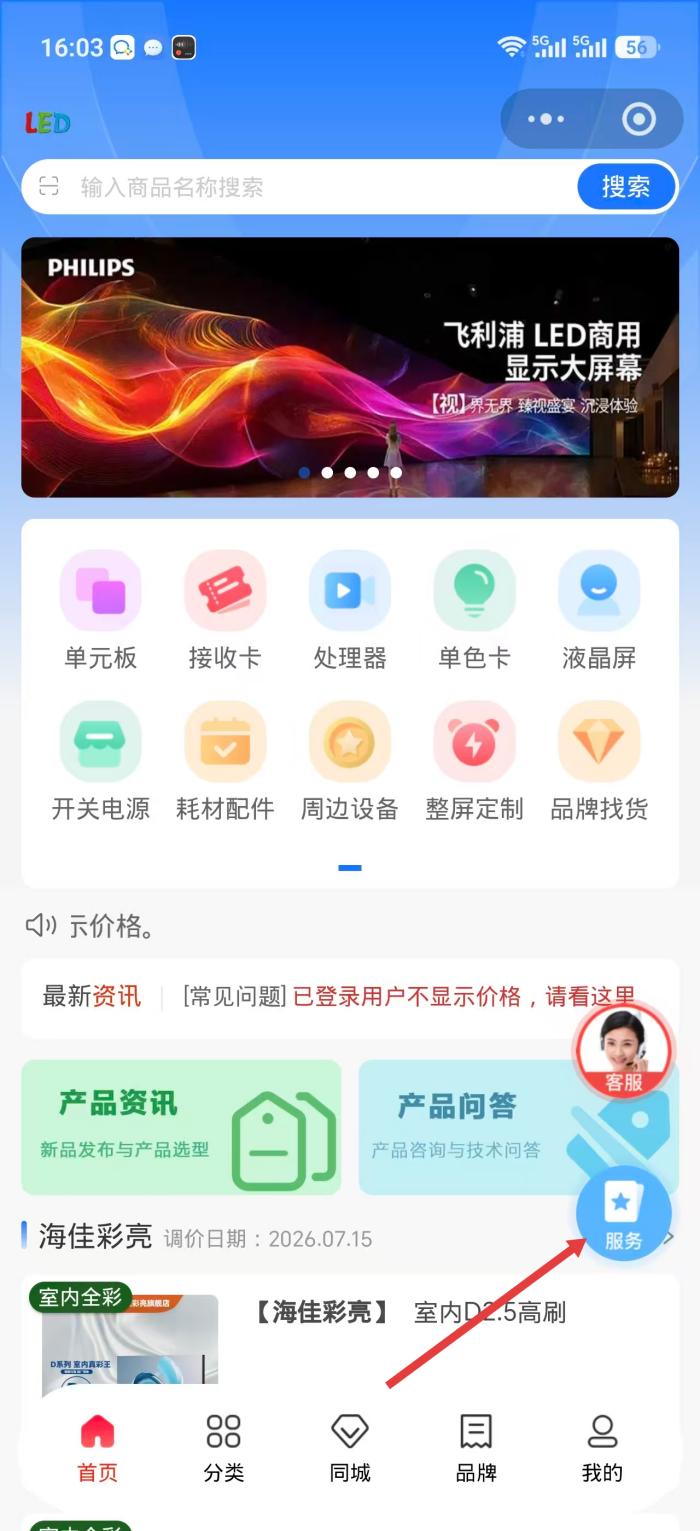

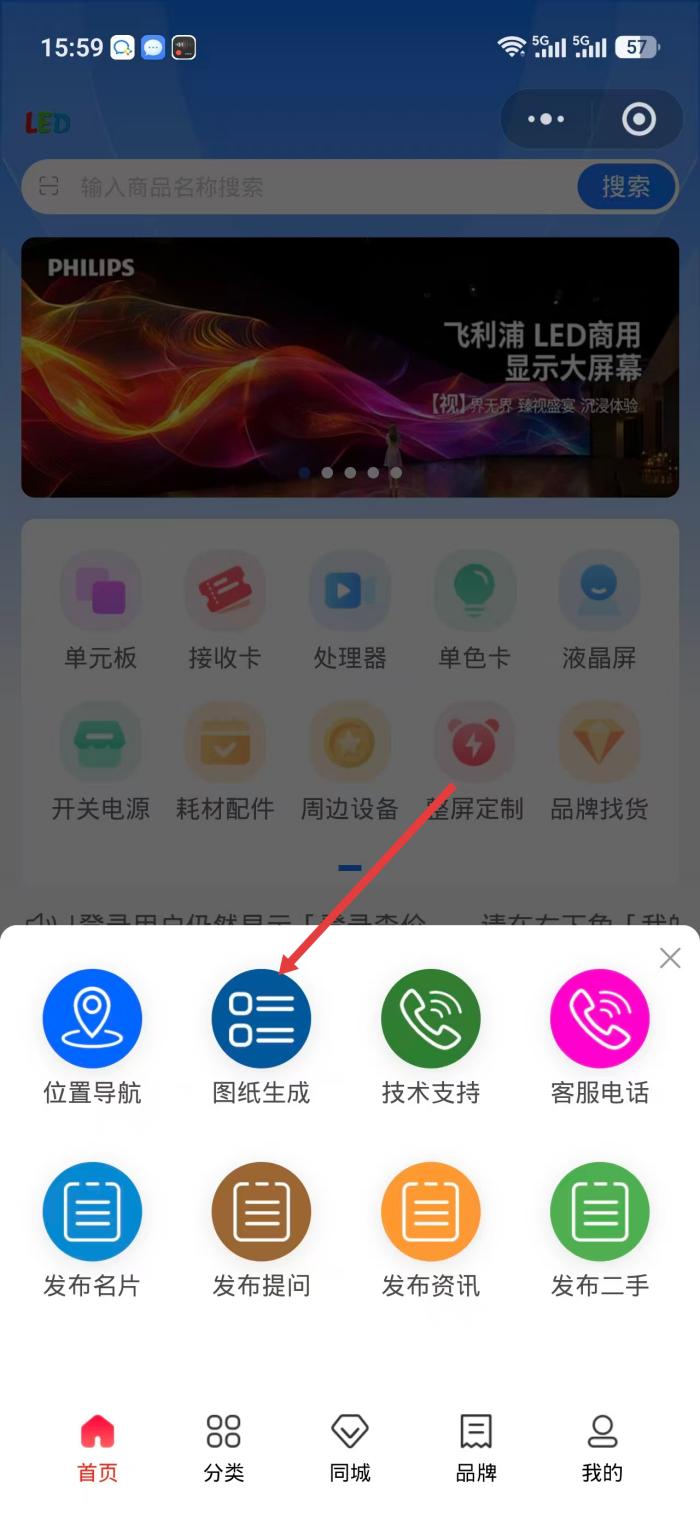

电脑端使用更方便，可以直接下载pdf图纸，访问地址： https://www.dzping.com/drawing_generator.html 该地址微信内访问会跳转网站首页，微信访问建议使用小程序-LED屏伙伴。电脑端详情见下图。
