LED显示屏出图工具再升级：新增图纸备注，一句话就能标在图纸上

一、新功能上线：图纸备注，想写什么写什么

这次我们给图纸工具加了一个"图纸备注"输入框。位置： 图纸预览区下方。

二、怎么用？三步：

1、在"图纸备注"框里输入你想说的话；

2、需要多条？换行即可，每条独立成行；

3、点"生成图纸"（已生成的话，输入时图纸会自动刷新）。

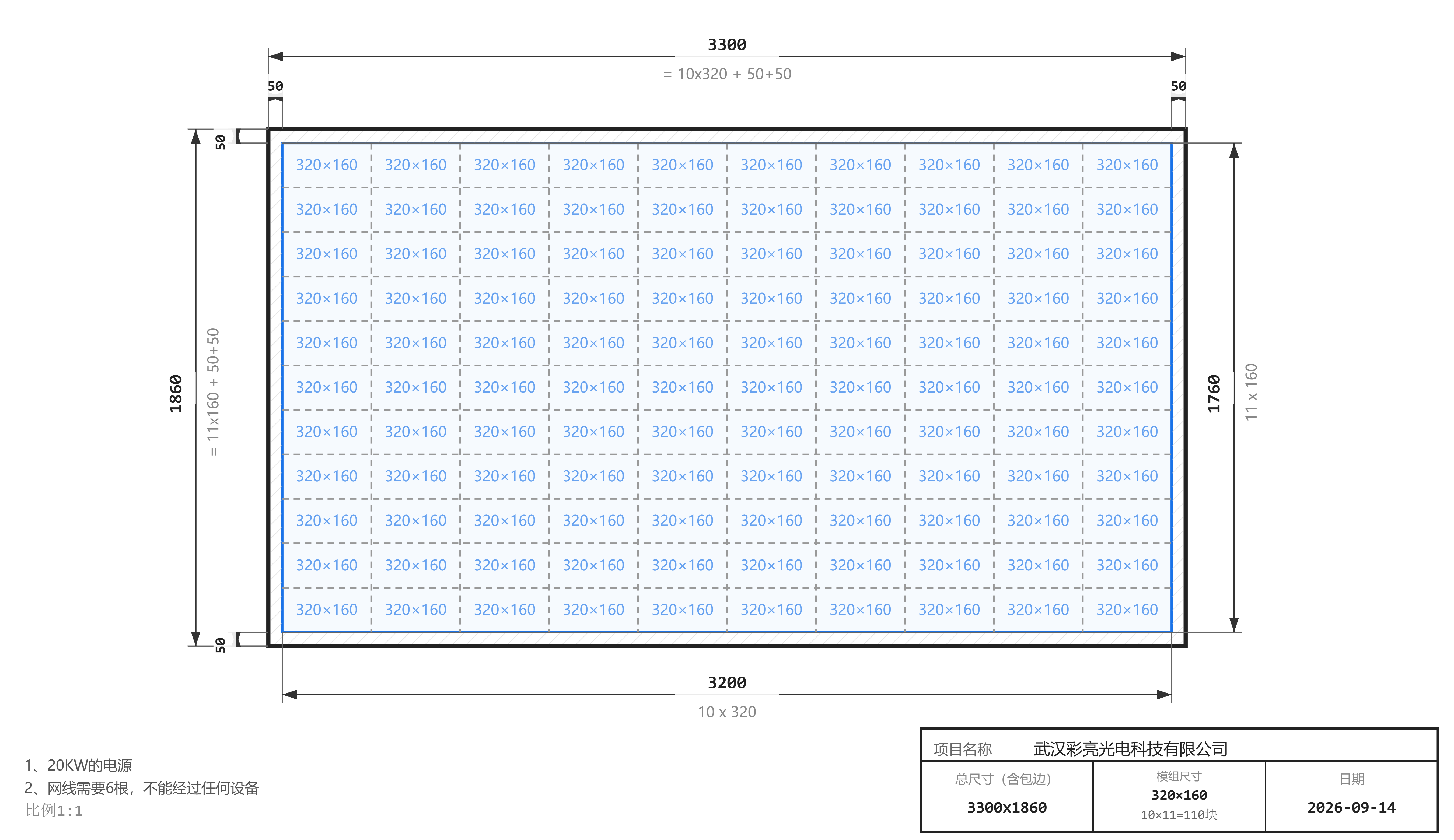

效果： 备注文字会自动出现在图纸左下角、"比例1:1"的上方，分行排列，导出图片时一并带出。

没有多余操作，没有二次排版，输入完就是成品。

三、这些场景，一填就通

场景一：施工要求

屏体安装高度距地面 3.5m

场景二：工艺说明

屏体四周需做防水处理

背面预留 800mm 检修通道

场景三：商务信息

电源线要布多少平方？网线要布几根等等

场景四：项目信息

现场联系人：张工 138××××××××

一条备注，抵得上一段电话解释。图纸发出去，客户看得懂，师傅也不会再问。

四、不止备注，这是一整套出图工具

"图纸备注"只是这次的更新。这套工具真正解决的，是LED显示屏"出图慢、改图烦"的老问题。

1、两种模组模式，覆盖绝大多数项目

常规模组模式：选定模组尺寸（如 320×160mm），输入横向张数、纵向张数，屏体图纸秒出；

多规格自定义模式：一个屏体上想用不同规格的箱体？支持向下加行、向右加列，每种规格的宽、高、行列数都能单独设定。

无论标准化产品还是异形方案，都能画。

2、包边尺寸，四周独立可调

上、下、左、右包边宽度分别设置，填进去，图纸和总尺寸自动更新，不用再自己加减。

3、结构示意图，一键切换

勾选"结构示意图"，图纸自动切换为方管布置示意，直观展示龙骨走向与间距，方便和施工方沟通结构方案。（配合"填充包边"选项，包边区域可实心填充，图纸更清爽。）

4、高清图片导出

出图完成后可一键导出高清 PNG，清晰度远高于屏幕截图，放大看标注依然清楚，直接发客户、进方案、存档都没问题。

5、多端可用，手机上也能出图

电脑、手机浏览器、微信内、小程序均可使用。手机上导出图片支持长按保存，业务员在客户现场就能改参数、出图纸、发微信。

6、实时信息卡

左侧实时显示屏体尺寸、模组尺寸、排列数量、包边宽度、总尺寸（含包边）、总模组数，边改边看，不用心算。

五、它的意义：把"沟通成本"变成"标准输出"

做工程的人都明白，最贵的从来不是材料，是沟通返工的时间。

- 对业务员：客户现场改需求，掏出手机改两个参数，图纸当场出来，不用回公司找设计；

- 对工程商：图纸自带尺寸标注和备注说明，施工方看得明白，减少来回确认；

- 对设计/技术：重复性的排列图纸不用再一张张画，把时间留给真正的方案设计；

- 对客户：拿到的图清晰、规范、有说明，专业感直接拉满。

一句话——把以前靠嘴说、靠手写、靠反复确认的事，变成一张规范图纸上的标准输出。

六、写在最后

工具的价值，从来不是"能画图"，而是"让画图这件事不再占用你太多时间"。这一次的"图纸备注"，看起来只是一行字的位置，背后是想解决的，是那句"图上说不清、电话说不完"的麻烦。

后续我们还会继续打磨这个工具。如果你在使用中有任何想法、需求，欢迎随时告诉我们——每一条反馈，都可能变成下一个版本的功能。用起来，看看顺不顺手。
