卡莱特X20/X20m超4K LED视频控制器 千万级像素带载 20路网口专业主控

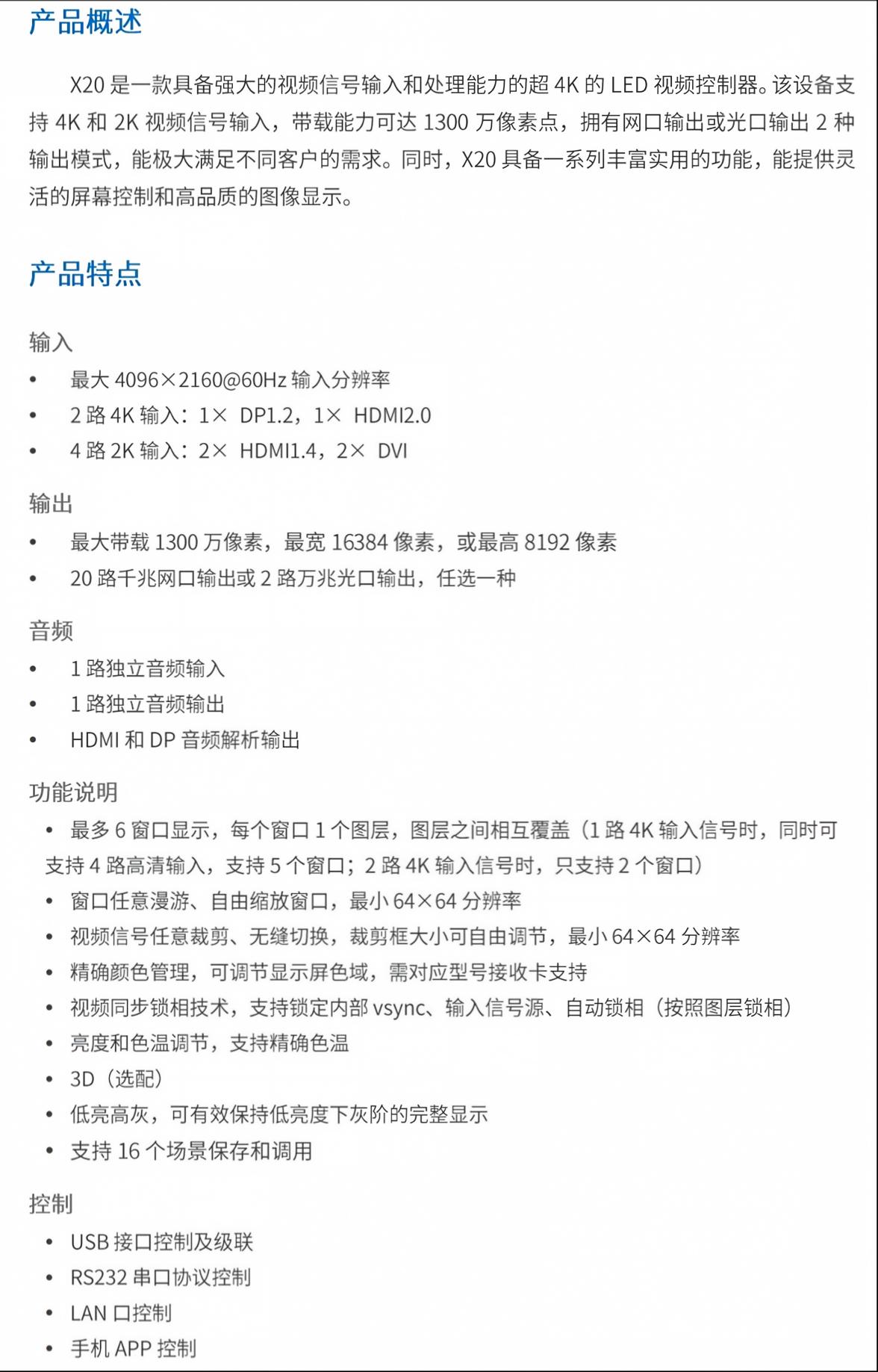

产品概述

卡莱特X20系列（X20/X20m）是具备强大视频信号输入和处理能力的超4K LED视频控制器，支持4K和2K视频信号输入，最大输入分辨率4096×2160@60Hz。设备拥有网口输出或光口输出两种模式，20路千兆网口输出，带载能力高达1300万级像素点，能极大满足不同客户的需求。同时，X20系列具备一系列丰富实用的功能，能提供灵活的屏幕控制和高品质的图像显示，广泛适用于会议室、演播厅、展厅展馆、指挥调度中心等各类大中型LED显示屏控制场景。

核心特点

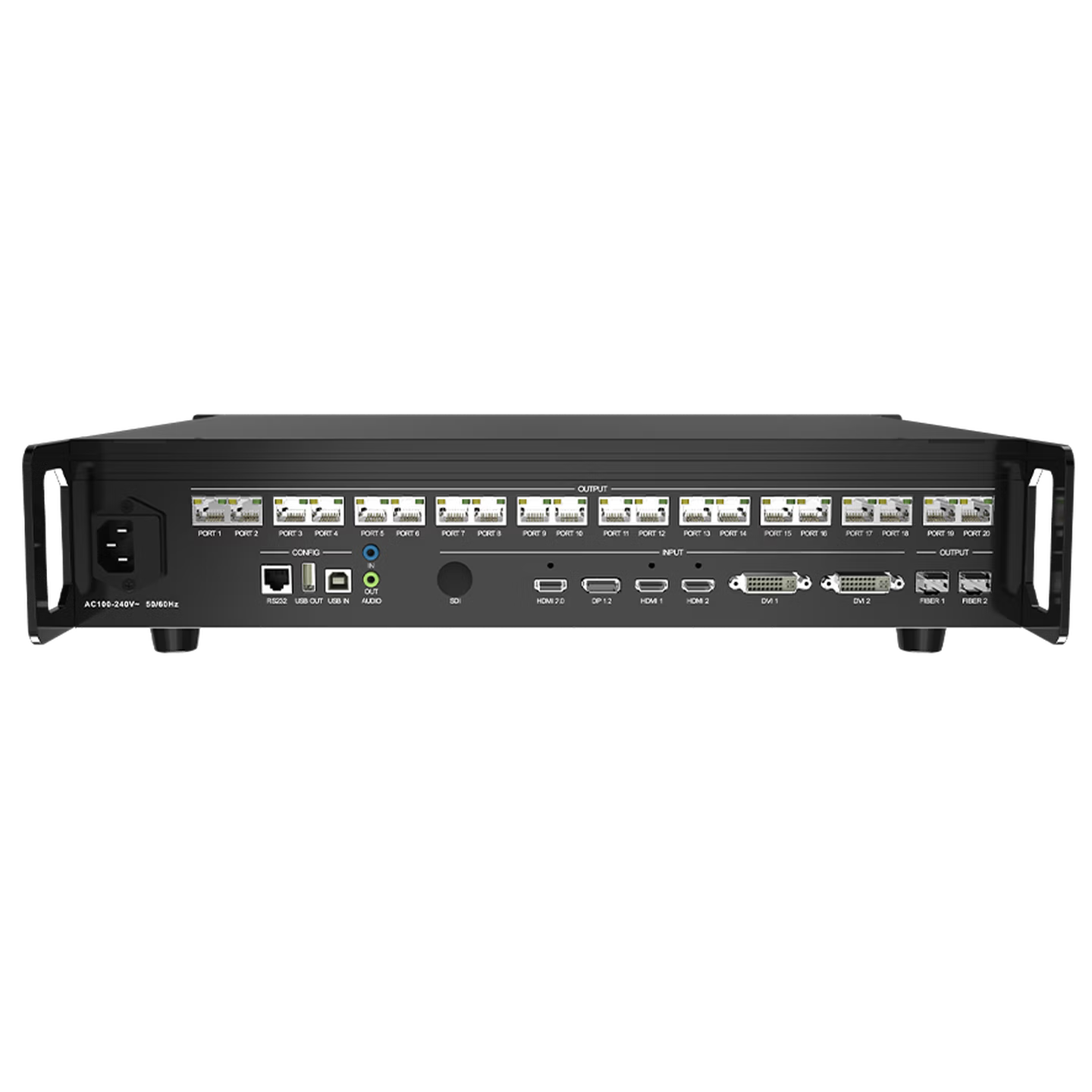

• 千万级带载能力：20路千兆网口输出，X20带载1300万像素、X20m带载1310万像素，最宽16384或最高8192像素点，轻松驱动超大尺寸、超高分辨率LED大屏

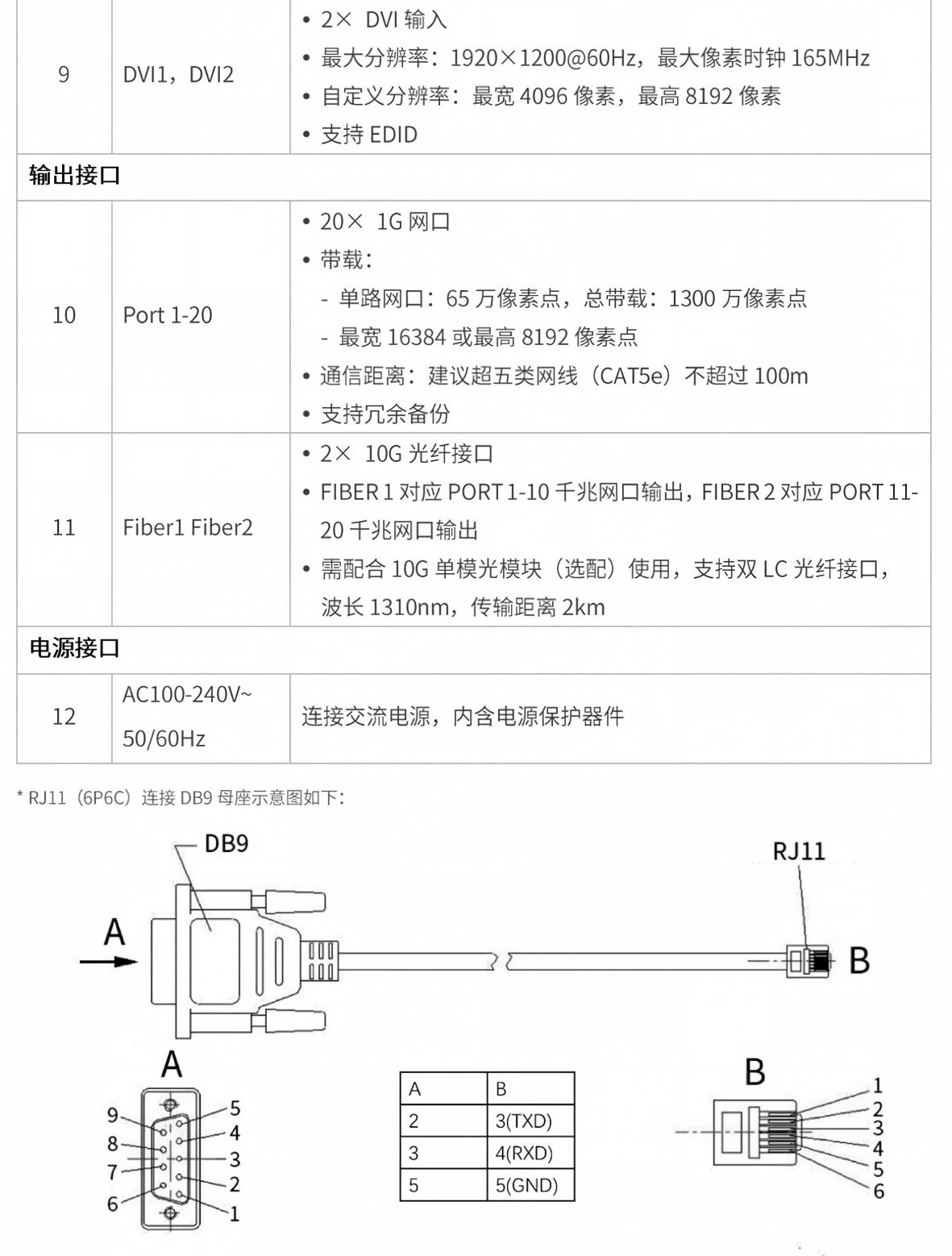

• 网口/光口双输出模式：支持20路千兆网口输出或万兆光口输出（任选一种），光口传输距离可达2km，长距离组网更灵活

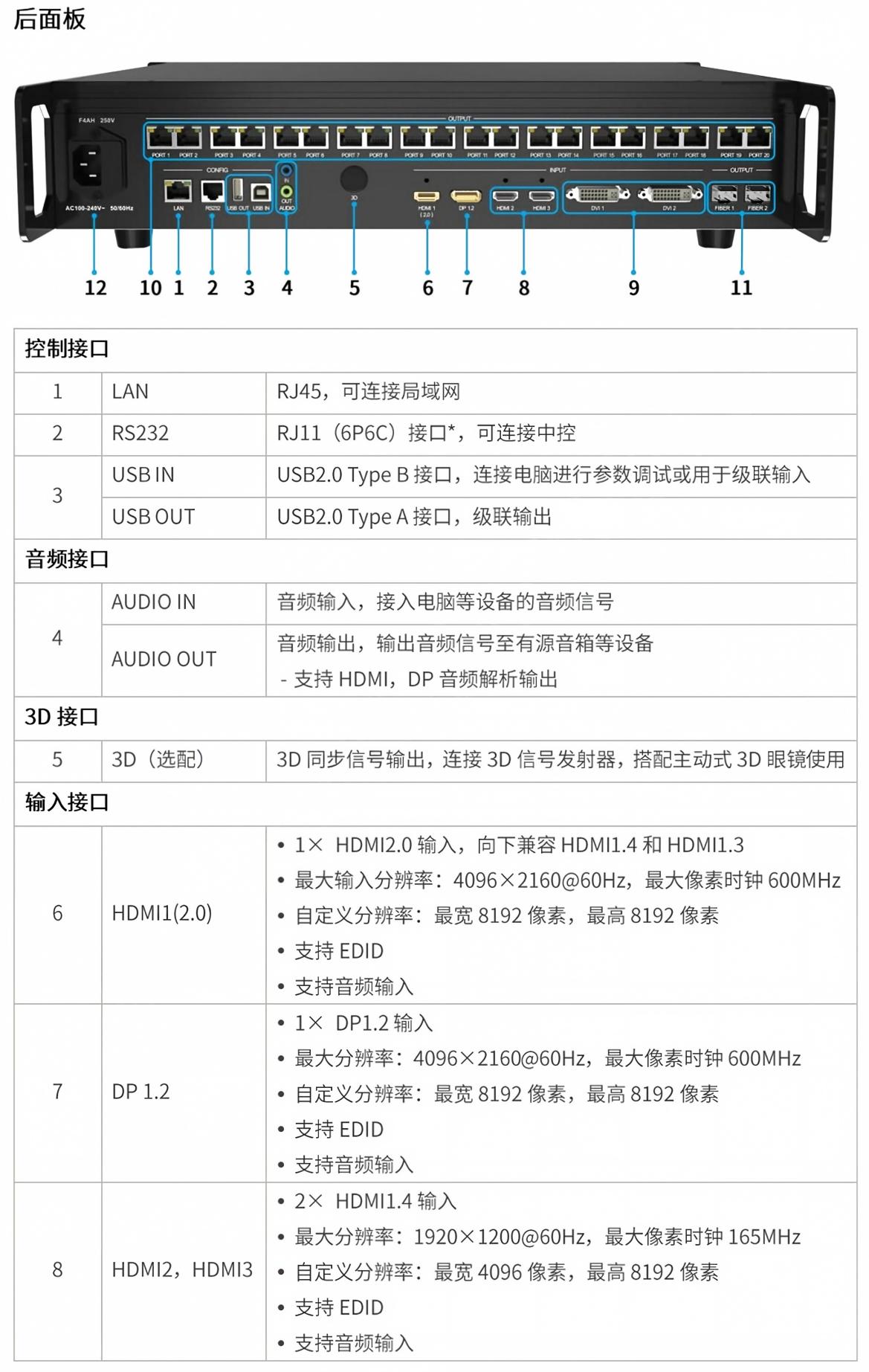

• 丰富信号输入：2路4K输入（1×DP1.2、1×HDMI2.0）+ 4路2K输入（2×HDMI1.4、2×DVI），最大输入分辨率4096×2160@60Hz

• 多窗口显示：最多6窗口同屏显示，窗口任意漫游、自由缩放（最小64×64），视频信号任意裁剪、无缝切换

• 专业画质：精确颜色管理，可调节显示屏色域；视频同步锁相技术，支持锁定内部vsync、输入信号源、自动锁相；支持亮度和色温精确调节，低亮高灰保持低亮度下灰阶完整显示

• 音频支持：1路独立音频输入、1路独立音频输出，支持HDMI和DP音频解析输出

• 灵活控制：支持USB接口控制及级联、RS232串口协议控制、LAN口控制、手机APP控制多种方式

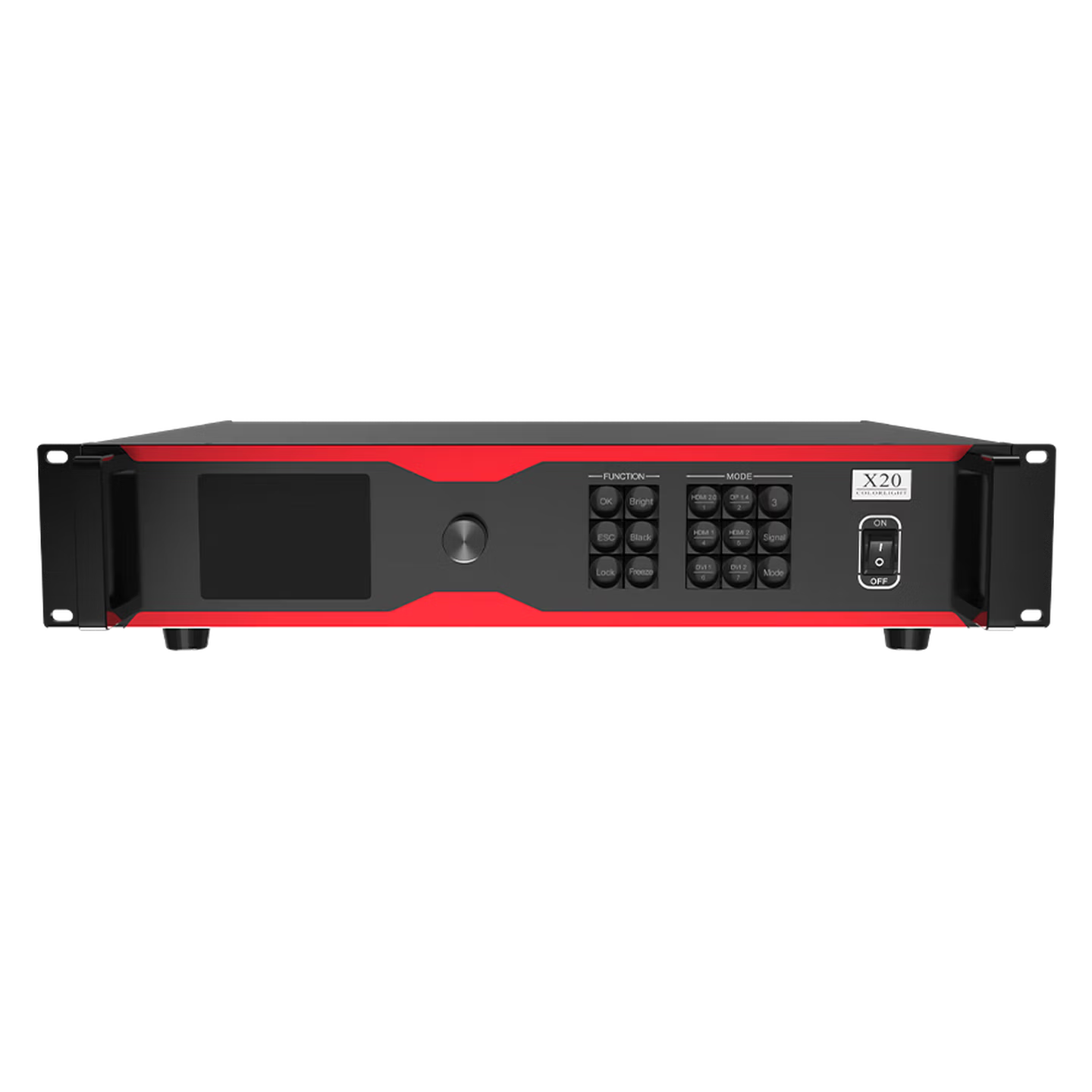

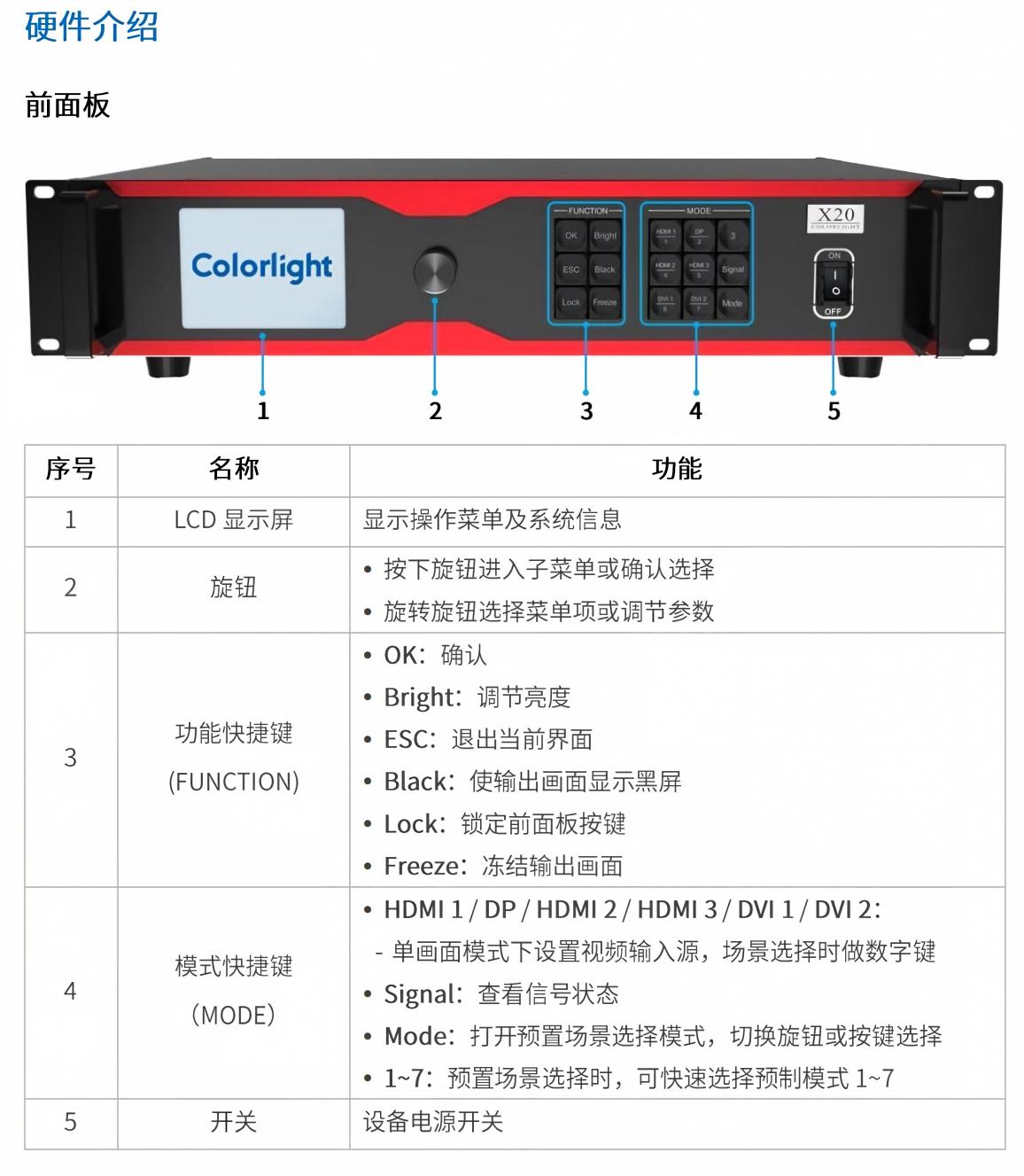

• 丰富扩展：支持3D显示（选配），前面板配备LCD显示屏、旋钮和功能快捷键，支持1~7预制场景快速切换，现场操作直观便捷

X20 与 X20m 的区别

• 带载能力：X20带载1300万像素；X20m带载1310万像素

• 光口配置：X20配2路万兆光口；X20m配4路万兆光口（2主2备），冗余备份更可靠

• 场景保存：X20支持16个场景保存和调用；X20m支持128个场景保存和调用

• 媒体播放：X20m支持U盘播放视频/图片和U盘升级（X20无此功能）

• OSD功能：X20m支持OSD字幕叠加（选配）

• 整机规格：X20为2U机箱（482.6×88mm）、净重4.8kg、额定功率50W；X20m机箱（482.6×103mm）、净重6.2kg、额定功率80W

适用场景

适用于会议室、指挥调度中心、演播厅、展厅展馆、监控中心、舞台演出、广电制作等各类LED显示屏控制场景。千万级带载能力可轻松驱动小间距超高清大屏和异形屏，多窗口漫游缩放功能满足多信号源同屏显示、画面分割等专业应用需求；万兆光口输出方案适合控制室与屏体距离较远的项目。

产品优势

X20系列采用2U标准机箱设计，可轻松集成到标准机柜中，工作温度范围宽（X20：-20℃~60℃，X20m：-20℃~65℃），性能稳定可靠。视频同步锁相技术确保多屏拼接画面稳定无撕裂，无缝切换技术让信号切换流畅无黑屏。通过CCC、CE、FCC、IC等多项认证（X20m另通过UKCA认证），品质有保障，是大中型LED显示屏项目高性价比的专业控制方案。
