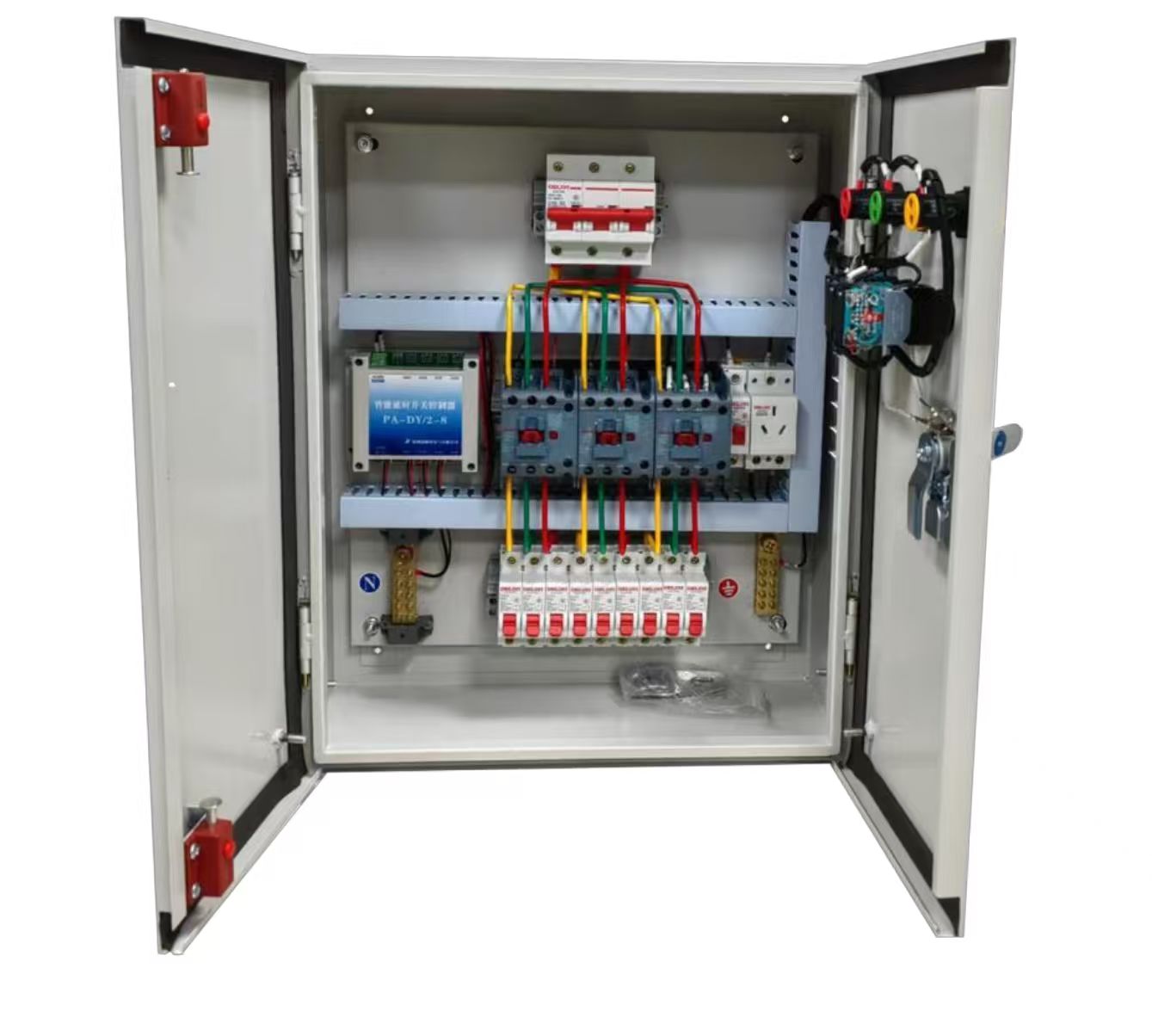

LED显示屏智能配电柜，适用户外和室内大屏幕，三相五线制时控防雷配电柜

配电柜可实现多路延时供电，单路单组供电等多种供电模式组合。配电柜具有多样的控制模式，手动、自动为一体，一键启停，可以级联。具有三相电源指示灯，可实施监控设备运行状态，具有短路、过流、过载等多种保护功能。

原价

￥ 市场销售价

售价

￥登录查价 / 台

屏伙伴

武汉彩亮光电科技有限公司，第9类：计算机外围设备；音响设备；OLED(有机发光二极管)显示面板；液晶显示屏；LED发光二极管；LED户外广告显示屏；LED屏幕；LED驱动器；触摸屏；芯片(集成电路)

可选规格

首页收藏

Detail
Guess you like it

产品描述：

1、此配电柜适用于LED显示屏、亮化、照明、工厂、工矿企业等用途。可手动控制、时控控制（选配）、遥控控制（选配）、手机云端控制（选配）、多功能卡控制（选配）、PLC控制（选配）、局域网控制（选配）、干接点控制等多样化的控制方式；

2、配电柜要求输入三相五线制。也就是说要求接入专用零线、专用地线(即A、 B、C、 N、 PE)。电柜输出为交流 220V，每一路都为三芯线（即 L、 N、 PE），输出一定要均匀连接到设备上，配电柜到屏体也要接上零线、地线。

3、配电柜可实现多路延时供电，单路单组供电等多种供电模式组合。配电柜具有多样的控制模式，手动、自动为一体，一键启停，可以级联。具有三相电源指示灯，可实施监控设备运行状态，具有短路、过流、过载等多种保护功能。

4、配电柜须专业人员操作，雷电、大雨、台风等恶劣天气，不使用配电柜，如配电柜有异常，专业人员排除后方能再启动。

5、配电柜不要在潮湿、有粉尘、腐蚀性环境中使用。配电柜所在位置无明显导电灰尘及对金属、绝缘无有害的腐蚀性、易燃易爆的危险品。产品设计符合CQC认证标准，符合IEC60439-2、GB7251.1、GB7251.3、GB7251.8、IEC60439-1标准。

产品性能

1、基础功能：德力西高端6系列元器件、三相工业限流保护、三相电源状态指示灯、运行状态指示灯、检修插座、干接点一键远程控制、干接点级联控制

2、时控功能（选配）：定时开关机

3、远程功能（选配）：有限远距离遥控控制

4、多功能卡（选配）：诺瓦、卡莱特、灵星雨、凯视达、中航、摩西尔等等

5、中控控制（选配）：可通过中控控制1台或多台配柜。

6、分步启动过流﹑过欠压保护（选配）﹑浪涌保护功能（室内屏可不用）保护功能；具有防腐、防锈、防尘的功能

7、具有旋钮开启/关闭功能

8、电气防护具有过流、短路、断路、过载等保护措施

9、分路延时启动/关闭功能

提示：由于LED显示屏工作原理特殊性，LED显示屏的零线电流大于火线电流，存在重大的安全隐患。零线电流过大的主要原因是三次谐波引起，3次谐波是由开关电源产生的。交流220V变成直流5V的过程中就产生了谐波，主要为3次谐波。其次才是LED显示屏一直是动态画面，三相不平衡也会产生零线电流。一般而言，显示屏零线电流是单相火线电流的2倍左右。比如，200KW功率的显示屏，满载时火线电流是300A，零线电流会达到600A。如果火线配4*120平方+1的国标纯铜电缆线，零线就要配4*240平方+1的国标纯铜电缆线，对于屏体面积超过100平方的显示屏，工程方要建议甲方使用零线电流消除器，屏体越大，越要重视。

处理方式：

①零线电缆加大、

②选零线电流消除器、

③用全隔离PFC直流配电柜。
